AF Collar C

Collare antifuoco per tubazioni combustibili curve

AF COLLAR C è un elemento di protezione al fuoco certificato secondo la norma EN 1366-3 per la protezione fino a EI 240 di attraversamenti di tubi combustibili che presentano curve e/o diramazioni in adiacenza a pareti/solai.

Scheda tecnica
BIM
Certificazioni
Peso: 1,20 kg /NR
Prezzo: €142,10 /NR

Scegli la quantità (NR)

Video istruzioni
Contattaci

Caratteristiche tecniche

La sua forma a “C” permette di assecondare il profilo curvo della tubazione e di evitare la più complessa realizzazione di protezioni scatolari in lastre a base gesso o silicati. La struttura esterna in acciaio inossidabile permette un'applicabilità anche in ambienti umidi.
  • Aspetto: scatola a “C” in acciaio inox;
  • Dimensioni disponibili: da 110 a 250 mm;
  • Espansione libera: >20:1;
  • Temperatura di attivazione: ± 180°C.

Varianti di prodotto

ModelloDiametro Tubazione (mm) Ingombro esterno (mm)Altezza (mm)
AF Collar C 100
sino a 100150 x 15051
AF Collar C 160
da 110 a 160222 x 22275
AF Collar C 250
da 160 a 250 355 x 355100

Campo di applicazione diretta

  • Tubazioni combustibili.

Certificazioni

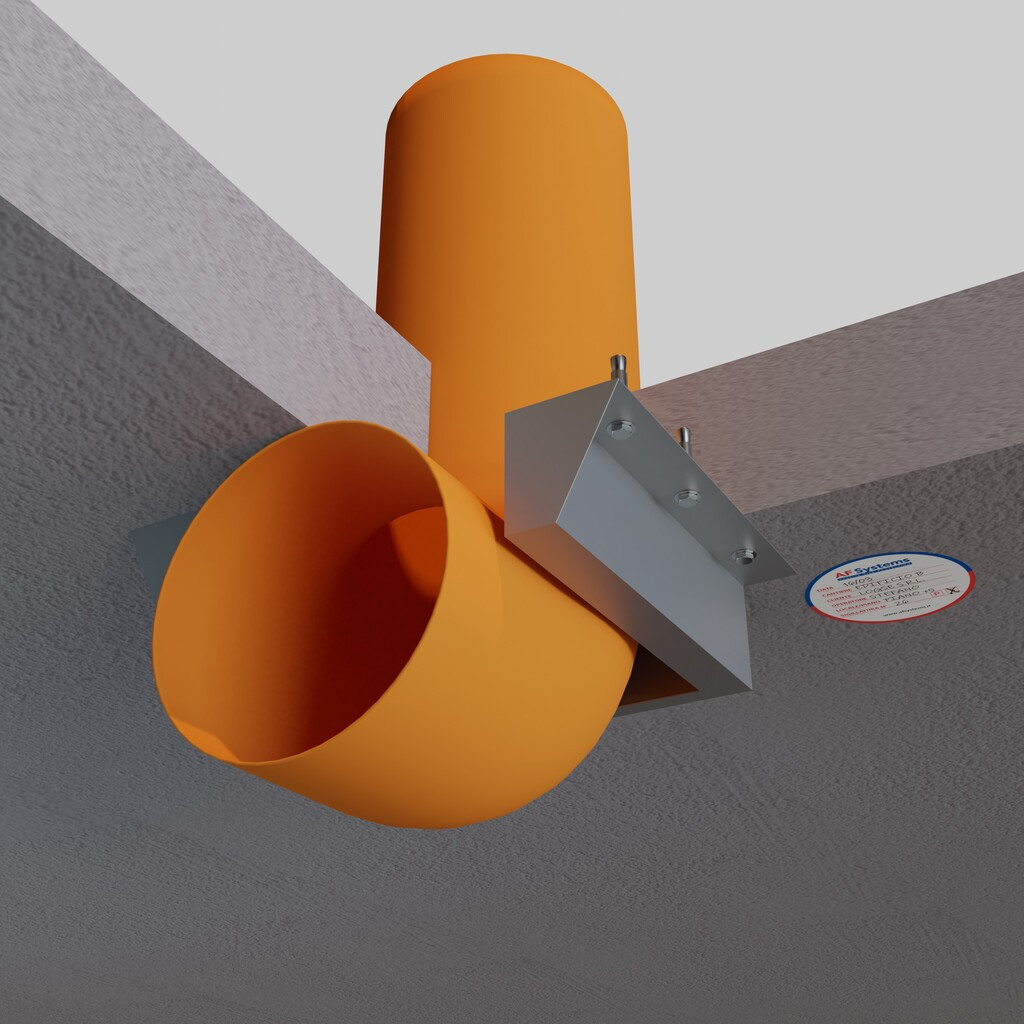

  • Classe EI 240 (UNI EN 1366-3) solaio rigido;

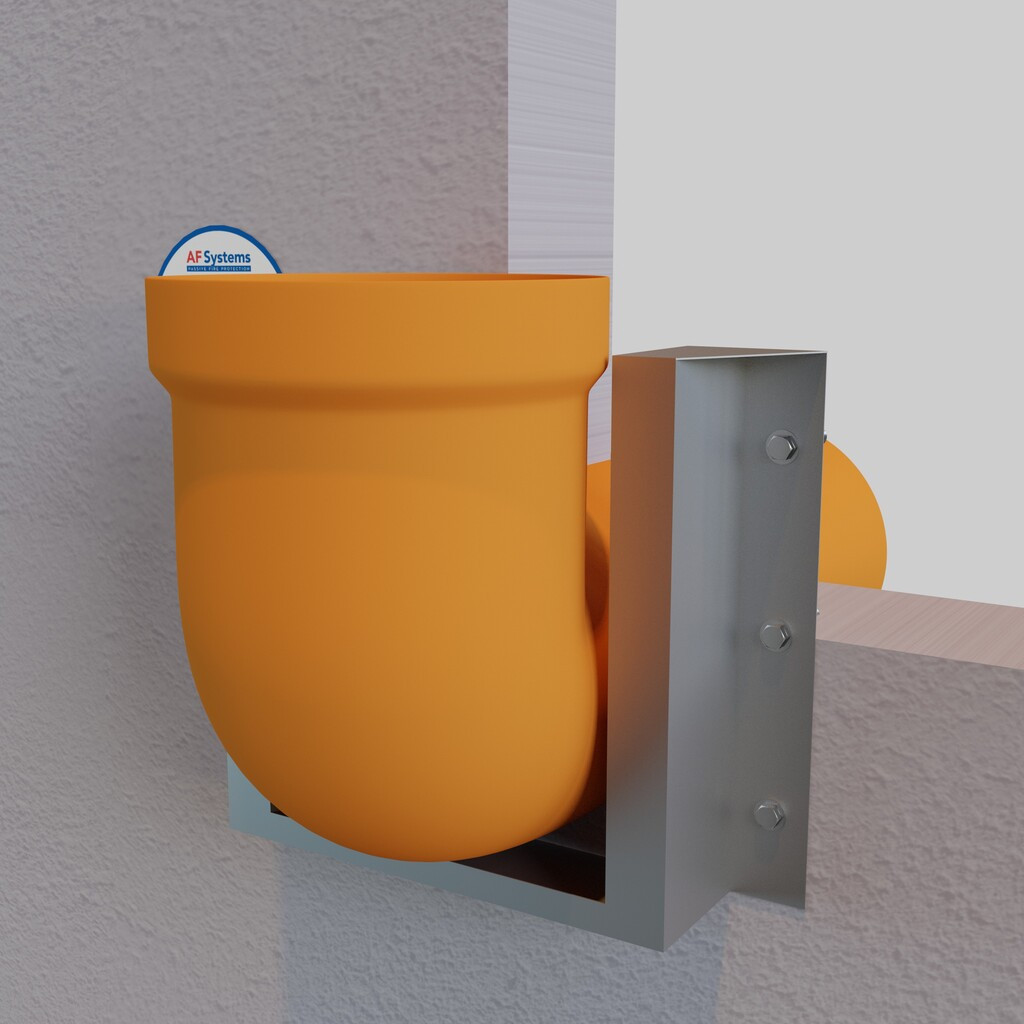

  • Classe EI 240 (UNI EN 1366-3) parete rigida;

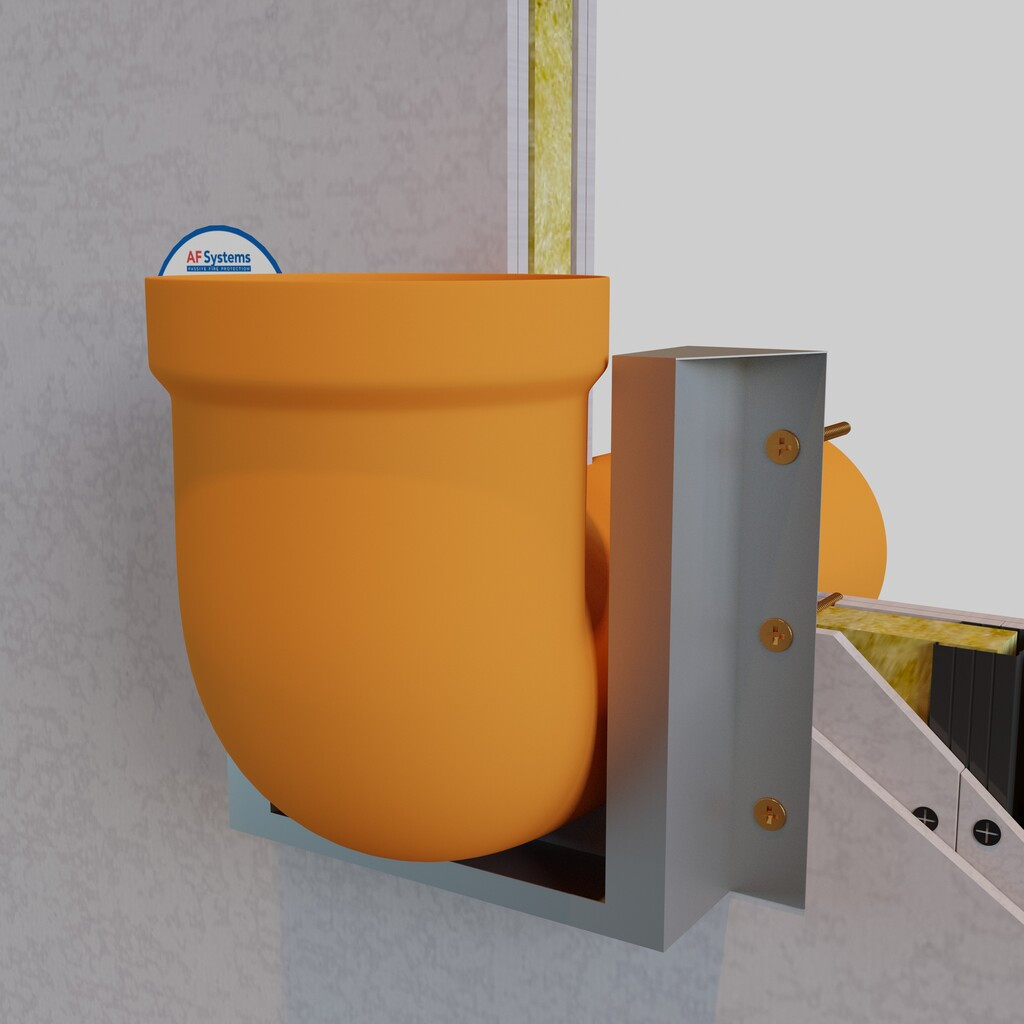

  • Classe EI 120 (UNI EN 1366-3) parete flessibile.

Confezionamento e stoccaggio

Scatole di cartone.
Il prodotto si mantiene inalterato se conservato in ambiente chiuso, al riparo dall'umidità e dall'esposizione diretta agli agenti atmosferici.

Voce di capitolato

Fornitura e posa di collari antifuoco AF COLLAR C, costituiti da una struttura a forma di "C" in acciaio inox e dal materiale intumescente "Firefill" 50/70/100" , per la protezione fino a EI 240 di attraversamenti di tubi combustibili in presenza di curve a filo del supporto. La dimensione, fino al diametro massimo di 250 mm, è definita in funzione della sezione dell'attraversamento.

Applicazione

1. installare AF COLLAR C attorno al tubo combustibile in modo che risulti aderente al filo del supporto lato fuoco;
2. fissaggio del collare così composto mediante viti autofilettanti o tasselli metallici ad espansione (non in dotazione) a seconda del supporto.

Perché scegliere AF Collar C

struttura in acciaio inossidabile;

 per tubazioni di grandi dimensioni fino a 250 mm di diametro.

 versatilità di applicazione: PVC, PP, PE, ABS, PP-R;

 fino a EI 240 (EN 1366-3) - ETA e marcatura CE volontaria.
