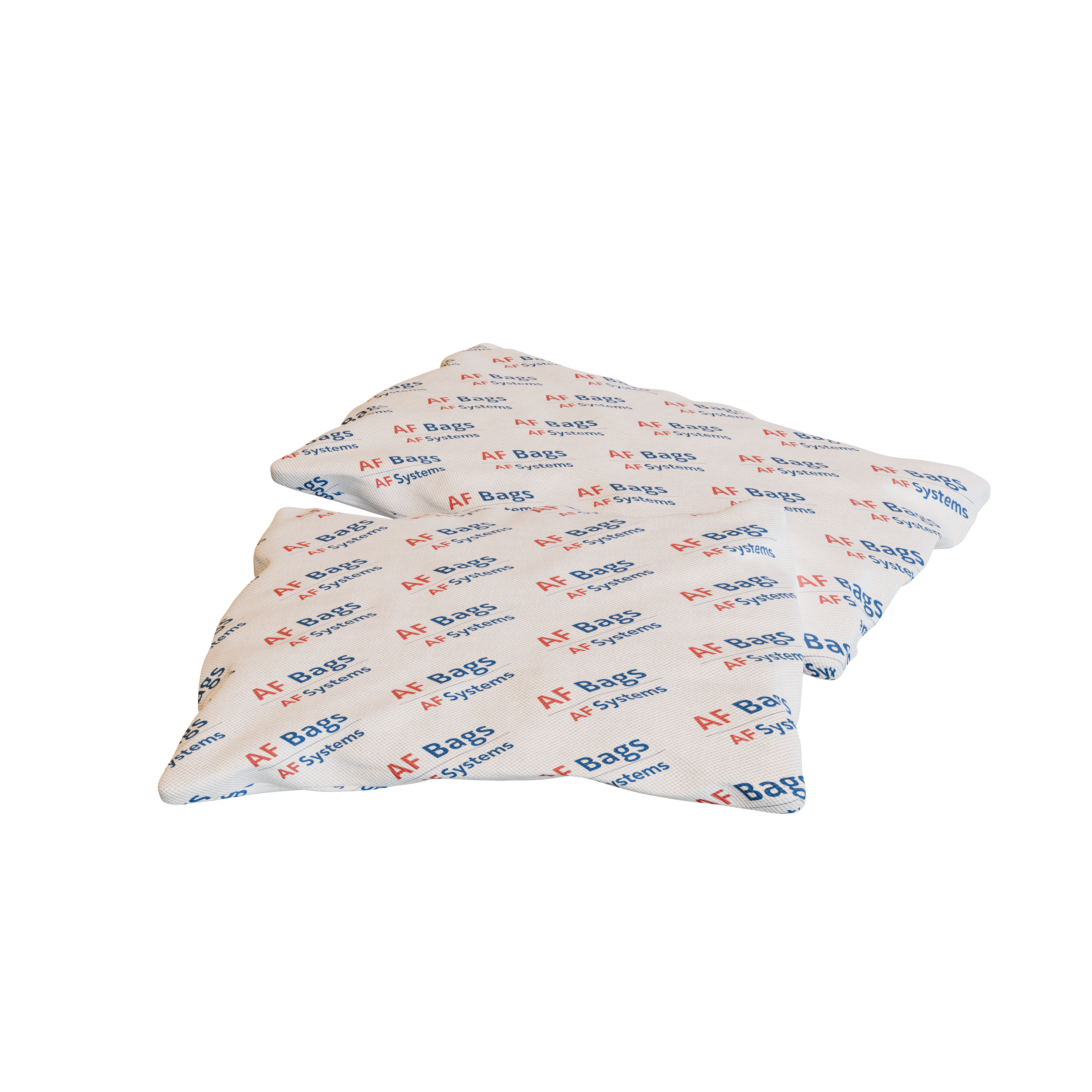

AF Bags
Brandschutzkissen für Kabeltrassendurchdringungen
AF BAGS sind intumeszierende, ablative Brandschutzkissen, zertifiziert nach EN 1366-3 zur Abschottung bis EI 240 von Kabeltrassendurchdringungen.
Gewicht: | 0,28 kg /NR |
Preis: | €12,20 /NR |
Wähle die Menge (NR)
Technische Eigenschaften
AF BAGS bestehen aus einem nicht brennbaren Glasfasermantel gefüllt mit intumeszierendem Granulat, wärmedämmenden Zuschlagstoffen und Produkten, die allmählich Wasser abgeben. Sie minimieren die für die Eindämmung des Wärmedurchgangs erforderliche Abdichtungstiefe: Mit einer Isolierstärke für Kabel bis 21 mm Durchmesser von nur 120 mm können AF BAGS auch vollständig in dünnere Träger eingefügt werden, ohne dass ein Rahmen rund um die Durchdringung erforderlich ist.
Sie lassen sich problemlos neu verlegen und werden für eine erleichterte Wartung oder Modifizierung von Installationen empfohlen.
Sie lassen sich problemlos neu verlegen und werden für eine erleichterte Wartung oder Modifizierung von Installationen empfohlen.
Die Brandschutzkissen:
- sind feuchtigkeits- und wasserfest;
- verrottungsfest und resistent gegen Schimmel und Bakterien;
- geeignet für die Installation in allen Umgebungen;
- enthalten keine schädlichen Materialien oder Fasern.
Produktvarianten
Modell | Länge(mm) | Breite(mm) | Höhe(mm) |
---|---|---|---|
AF Bags 100 | 100 | 120 | 25 |
AF Bags 150 | 150 | 120 | 30 |
AF Bags 200 | 200 | 120 | 30 |
AF Bags 250 | 250 | 120 | 35 |
AF Bags 300 | 300 | 120 | 35 |
Direkter Anwendungsbereich
- Kable auf Trassen
Zertifizierungen
- Klasse EI 240 (UNI EN 1366-3) starre Decke;
- Klasse EI 240 (UNI EN 1366-3) starre Wand;
- Klasse EI 120 (UNI EN 1366-3) Xlam-Decke;
- Klasse EI 120 (UNI EN 1366-3) Xlam-Wand;
- Klasse EI 120 (UNI EN 1366-3) Rigipswand;
- Klasse EI 120 (UNI EN 1366-3) selbsttragende Abtrennung;
- Klasse EI 120 (UNI EN 1366-3) Sandwichwände.
Verpackung und Lagerung
Kartons.
Unter normalen Lagerbedingungen unbegrenzt haltbar.
Unter normalen Lagerbedingungen unbegrenzt haltbar.
Ausschreibungstext
Lieferung und Verlegen der Brandschutzkissen AF BAGS bestehend aus einem 200 g/m2 schweren, nicht brennbaren Glasfasermantel gefüllt mit intumeszierendem Granulat, wärmedämmenden Zuschlagstoffen und Produkten, die allmählich Wasser abgeben, zum Schutz bis zu EI 240 von Kabeltrassen bei Wand- und Deckendurchdringungen sowie auf Trägern aus AF PANEL, Sandwich-Dämmplatten mit Steinwolle. Das Produkt ist für „kleine“, „mittlere“ und „große“ Kabeldurchdringungen zertifiziert und ermöglicht die Abschottung von Kabeln mit einem Durchmesser bis zu 21 mm („klein“) mit einer Abdichtungstiefe von 120 mm, auch auf unkonventionellen Trägern wie Sandwichwänden und selbsttragenden Abtrennungen.
Anwendung
1. Entsprechend den Abmessungen der Kabelrinne (Breite) Größe und Anzahl der Kissen auswählen, die zum vollständigen Verschließen der Durchdringungen erforderlich sind. Bei der Berechnung die Wandstärke der zertifizierte Seite (120 mm) berücksichtigen.
2. Die Kissen im Inneren der Kabelrinne anbringen und dabei darauf achten, sie mit der zertifizierten Seite (120/200 mm) als „Wandstärke“ zu positionieren bis die Kabelrinne vollständig ausgefüllt ist.
3. Eventuell verbleibende Lücken in der Laibung zwischen Loch und Kabelrinne mit der Dichtungsmasse
AF SEAL W abdichten.
2. Die Kissen im Inneren der Kabelrinne anbringen und dabei darauf achten, sie mit der zertifizierten Seite (120/200 mm) als „Wandstärke“ zu positionieren bis die Kabelrinne vollständig ausgefüllt ist.
3. Eventuell verbleibende Lücken in der Laibung zwischen Loch und Kabelrinne mit der Dichtungsmasse
AF SEAL W abdichten.
Für Brandschutzkissen AF Bags spricht:
Schnelle und saubere Montage;
Abdichtungstiefe von nur 120 mm;
Kein ergänzendes Produkt erforderlich;
bis EI 240 (EN 1366-3) – ETA und freiwillige CE-Kennzeichnung.
Abdichtungstiefe von nur 120 mm;
Kein ergänzendes Produkt erforderlich;
bis EI 240 (EN 1366-3) – ETA und freiwillige CE-Kennzeichnung.
