AF PSR 120

Brandwerende schalen voor de bescherming van trekstangen

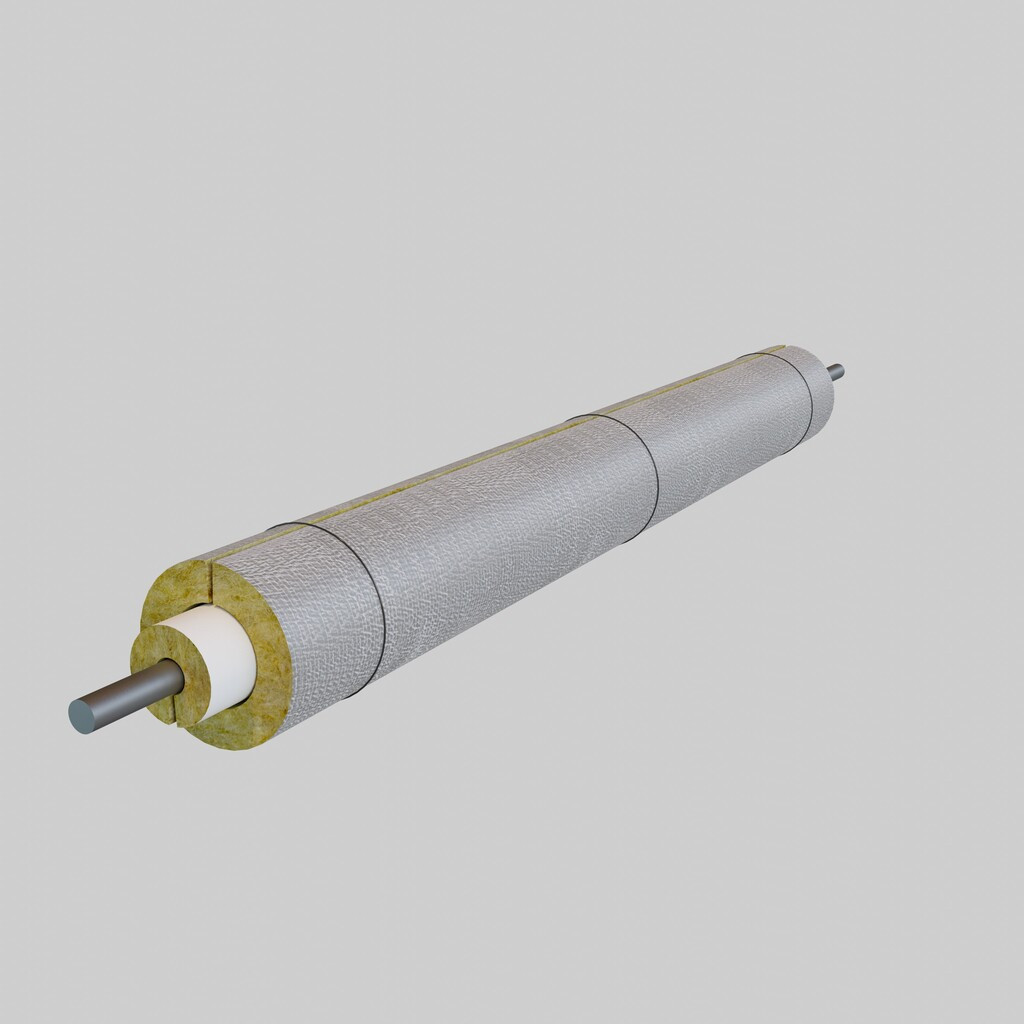

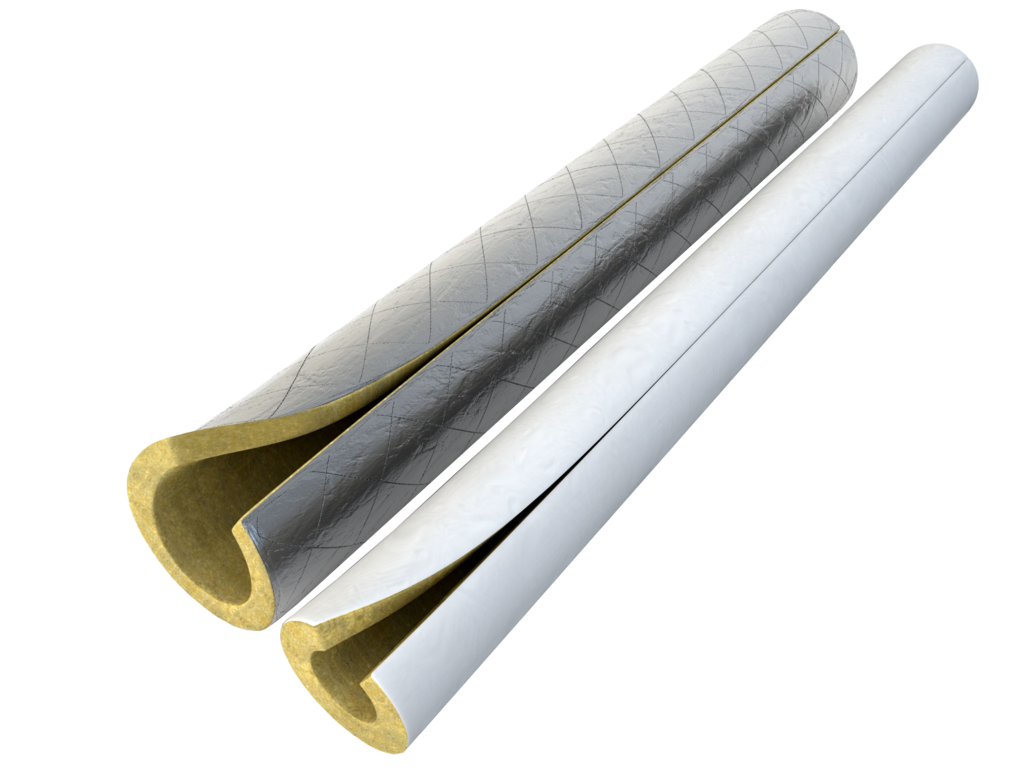

De schalen AF PSR 120 bestaan uit twee concentrische lichamen van steenwol met een hoge dichtheid. De binnenste schaal is aan de oppervlakte behandeld met een speciaal product dat de temperatuur verlaagt door waterdamp af te geven.

Technisch datablad
BIM
Certificeringen
Gewicht: 3,00 kg /nr
Prijs: €84,20 /nr

Kies de hoeveelheid (nr)

Instructie Video
Neem contact met ons op

Technische kenmerken

De schalen zijn ontworpen voor de brandbeveiliging van structurele stalen elementen en in het bijzonder trekstangen. De buitenste schaal is gecoat met een vermaasde laag aluminium of met een gegalvaniseerde plaat die kan worden vastgezet met zelfborende schroeven.

  • Soortelijk gewicht isolatiemateriaal: 100 kg/m 3;
  • Binnendiameter schaal A: 35 mm;
  • Buitendiameter schaal A: 95 mm;
  • Binnendiameter schaal B: 102 mm;
  • Buitendiameter schaal B: 182 mm;
  • Binnendiameter spannerafdekking: 194 mm;
  • Buitendiameter spannerafdekking: 334 mm;
  • Lengte schaal:  1200 mm;
  • Lengte spannerafdekking:  400 mm;
  • Gewicht schaal (A+B): 2.98 kg/m
  • Brandgedrag: Klasse A1L EN 13501-1

Direct toepassingsgebied

  • Bescherming trekstangen.

Certificeringen

  • Klasse R 120   testrapporten beoordeling kritieke temperatuur op trekstang volgens Eurocode 3 klasse 4 profielen (T ≤ 350 °C).

Verpakking en opslag

Zichtbaar op pallets.
Onbeperkt indien binnenshuis bewaard, beschermd tegen vocht en directe blootstelling aan weersinvloeden.

Bestekomschrijving

Levering en installatie van AF PSR 120 systeem bestaande uit twee concentrische steenwolschalen met een totale dikte van 70 mm, waarvan de binnenste is behandeld met een ablatief product AF SEAL T1 en de buitenste gecoat met aluminiumfolie, voor R 120 bescherming van stalen trekstangen.

Toepassingswijze

1. trek de binnenste schaal (kleinere diameter) bij de lengtesnede uit;
2. plaats de schaal over de trekstang;
3. herhaal deze handeling met de buitenste schaal, waarbij u erop let dat u zowel de dwars- als de langsnaden ten opzichte van elkaar zijn verschoven;
4. zet alles vast met getwijnd staaldraad of breng als alternatief een 4/10 mm dikke stalen schaal aan.

Waarom kiezen voor AF PSR 120?

  snelle en schone montage;

geen STOP opgelegd aan de montagewerkzaamheden;

 gebruiksgemak.
