AF Panel

Panneau prêt à l'emploi pour les cloisonnements coupe-feu

AF PANEL est un panneau coupe-feu certifé selon les normes EN 1366-1, EN 1366-3 et EN 1366-4 pour la protection jusqu'à EI 240, d'une très large gamme de passages et d'ouvertures tant au mur qu'au plancher.

Fiche technique
BIM
Certifications
Poids: 5,30 kg /NR
Prix: €59,20 /NR

Choisissez la quantité (NR)

Instructions Vidéo
Nous contacter

Caractéristiques techniques

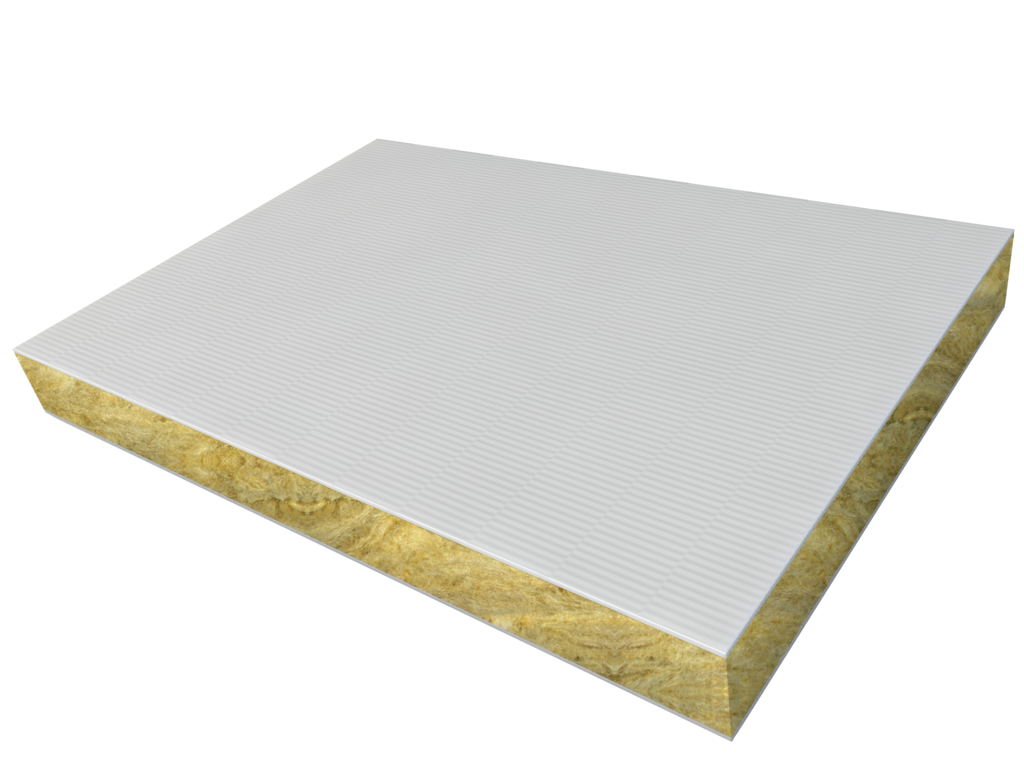

Les passages de tuyaux et de conduits, les chemins de câbles, les clapets coupe-feu et joints de dilatation ne sont que quelques-unes des applications certifées de ce produit très polyvalent et utile dans tous les cas où il est nécessaire de recréer un support résistant à la fumée et aux flammes. AF PANEL se compose d'un panneau incombustible semi-rigide en fbre minérale, traité sur les deux faces avec une couche de revêtement ablative blanche. Grâce à sa légèreté et à sa consistance semi-rigide, le produit peut être façonné directement sur place avec un simple cutter afn de créer un support intact sur lequel, si nécessaire, d'autres produits spécifques peuvent être placés pour chaque passage (par exemple des colliers ou des sacs intumescents).

La présence sur les deux faces d'un revêtement coupe-feu appliqué industriellement permet d'avoir un produit prêt à l'emploi conforme aux certifcats d'essai, ce qui élimine la nécessité de les peindre sur place et de vérifer l’épaisseur constante des revêtements.
  • Dimensions: 1200 x 600 x 50 mm;
  • Densité:  150 kg/m3;
  • Conductivité thermique: 0.036 W/mK;
  • Absorption sonore αS: 0.64.

Champ d'application directe

  • Câbles sur chemin;
  • Câbles dans les tuyaux ondulés;
  • Barres omnibus;
  • Tuyaux combustibles;
  • Tuyaux multicouche;
  • Tuyaux métalliques isolés et non isolés;

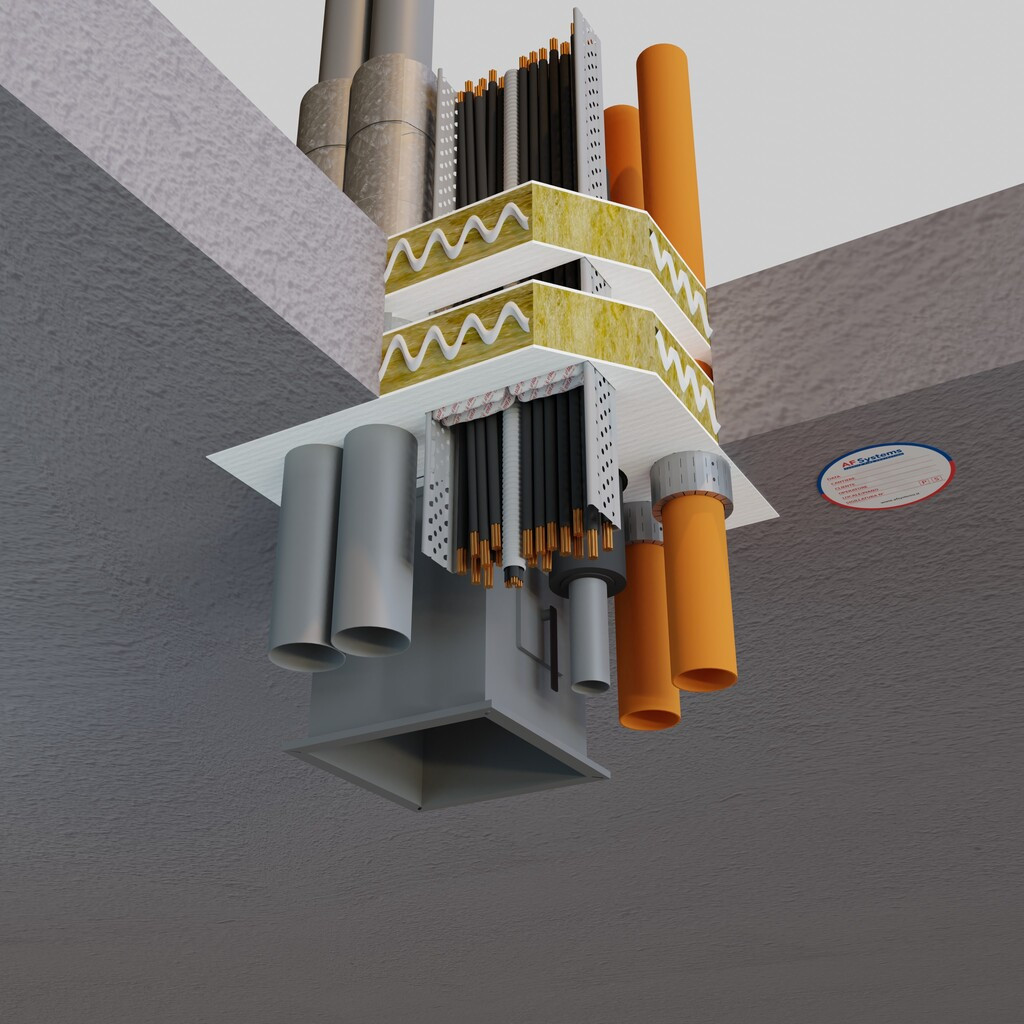

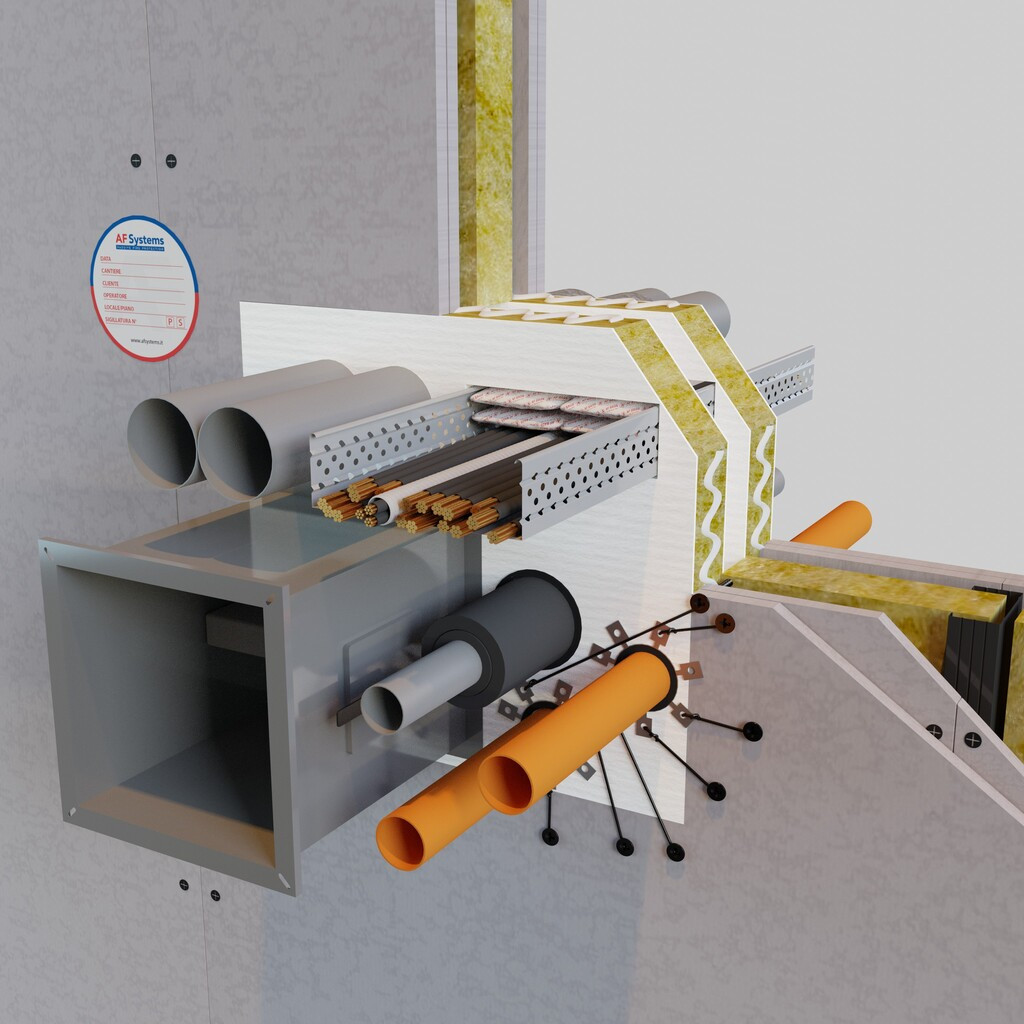

  • Passages mixtes (clapets coupe-feu inclus);
  • Passages de conduits;
  • Joints de dilatation.

Certifications

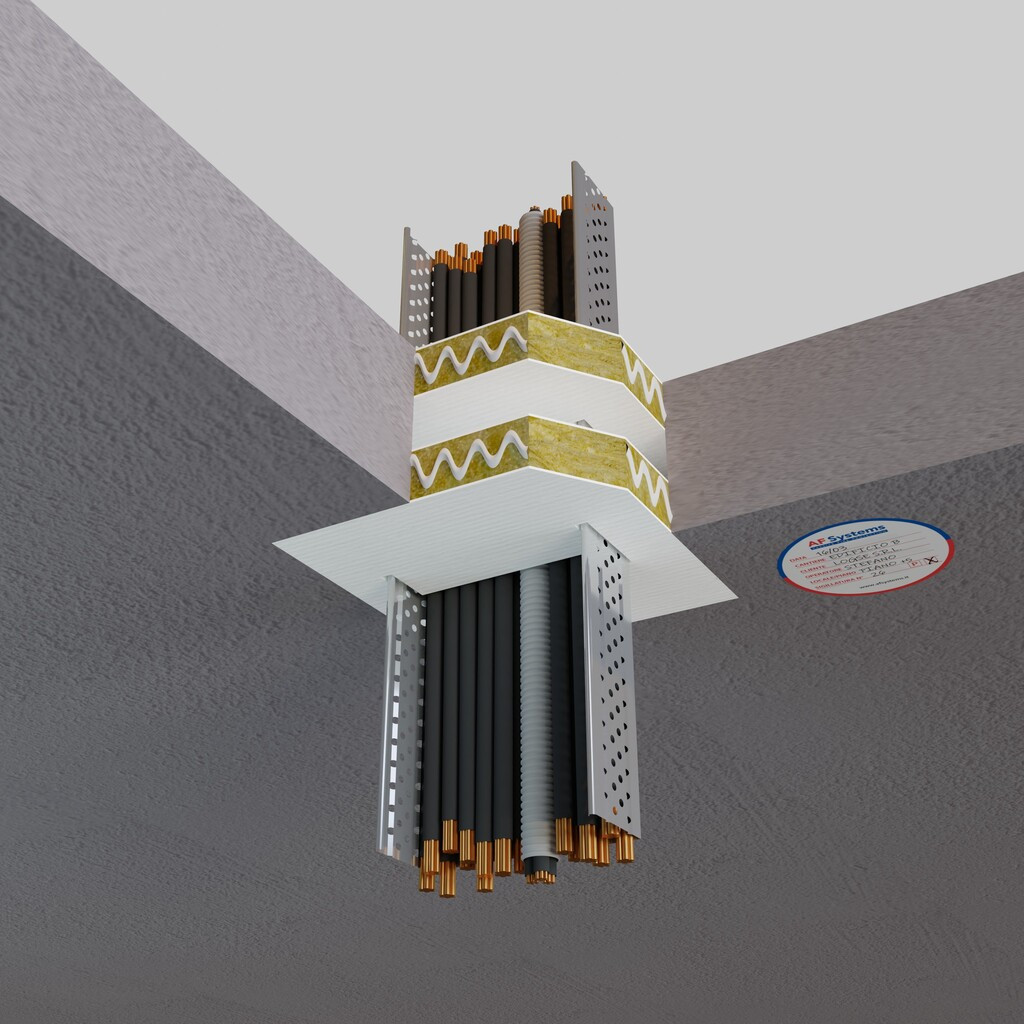

  • Classe EI 240 (UNI EN 1366-3) plancher rigide;

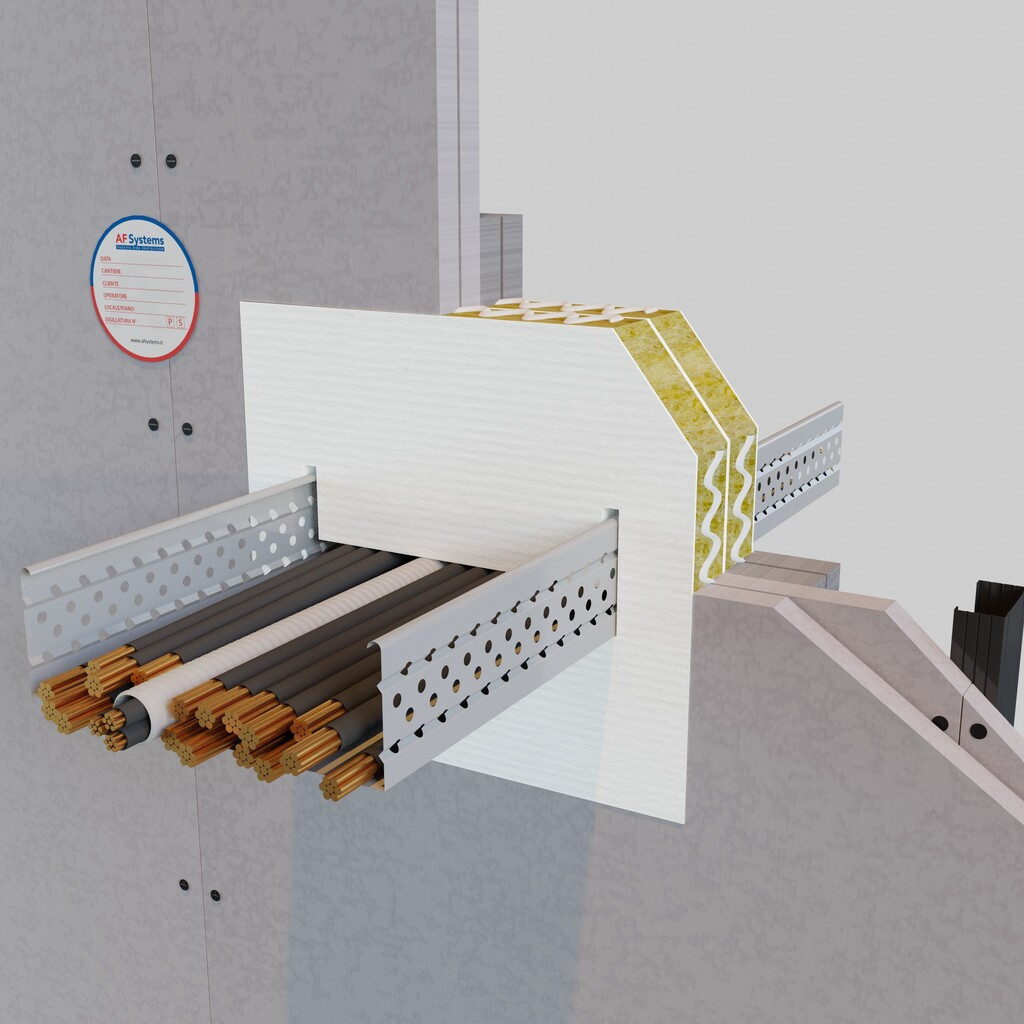

  • Classe EI 240 (UNI EN 1366-3) mur rigide;
  • Classe EI 120 (UNI EN 1366-3) mur en plaques de plâtre;
  • Classe EI 120 (UNI EN 1366-3) plancher en Xlam;
  • Classe EI 120 (UNI EN 1366-3) mur en Xlam;
  • Classe EI 120 (UNI EN 1366-3) cloison autoportante;

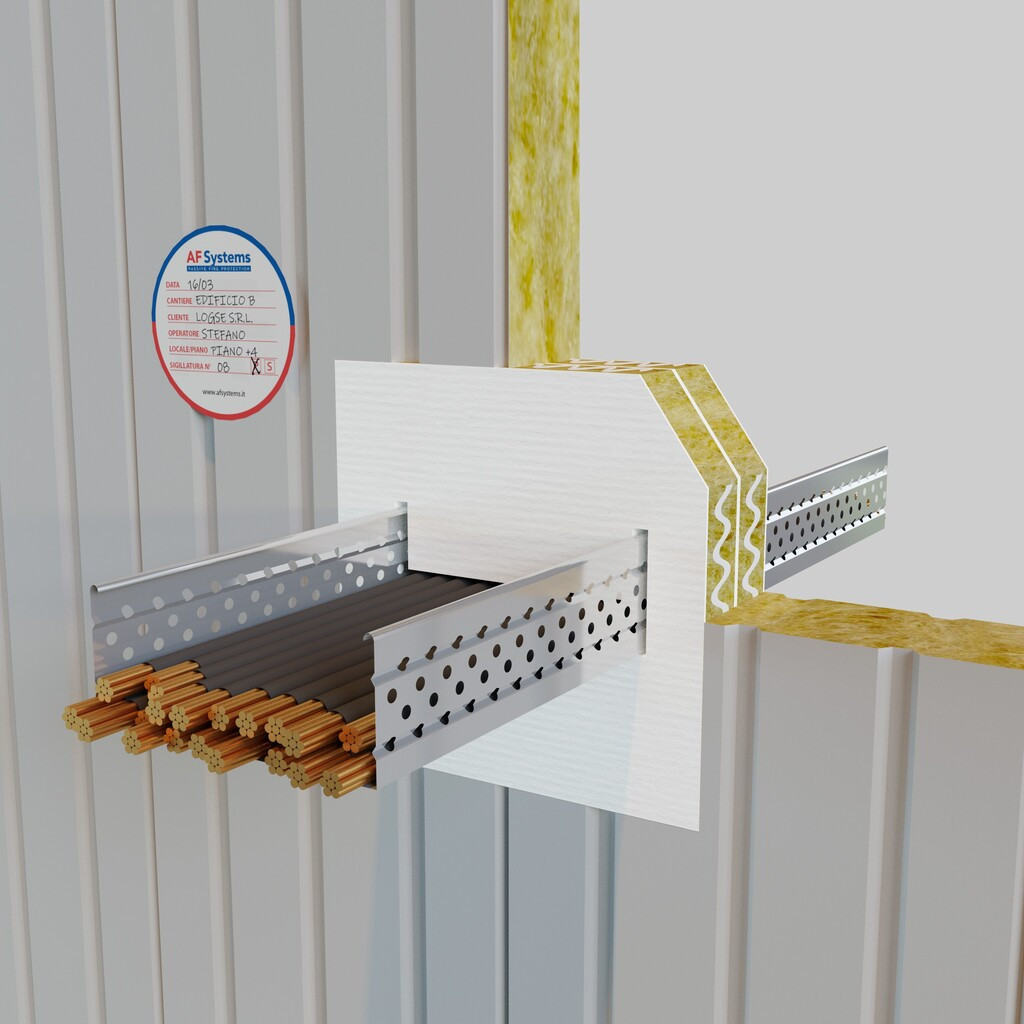

  • Classe EI 120 (UNI EN 1366-3)  mur sandwich;

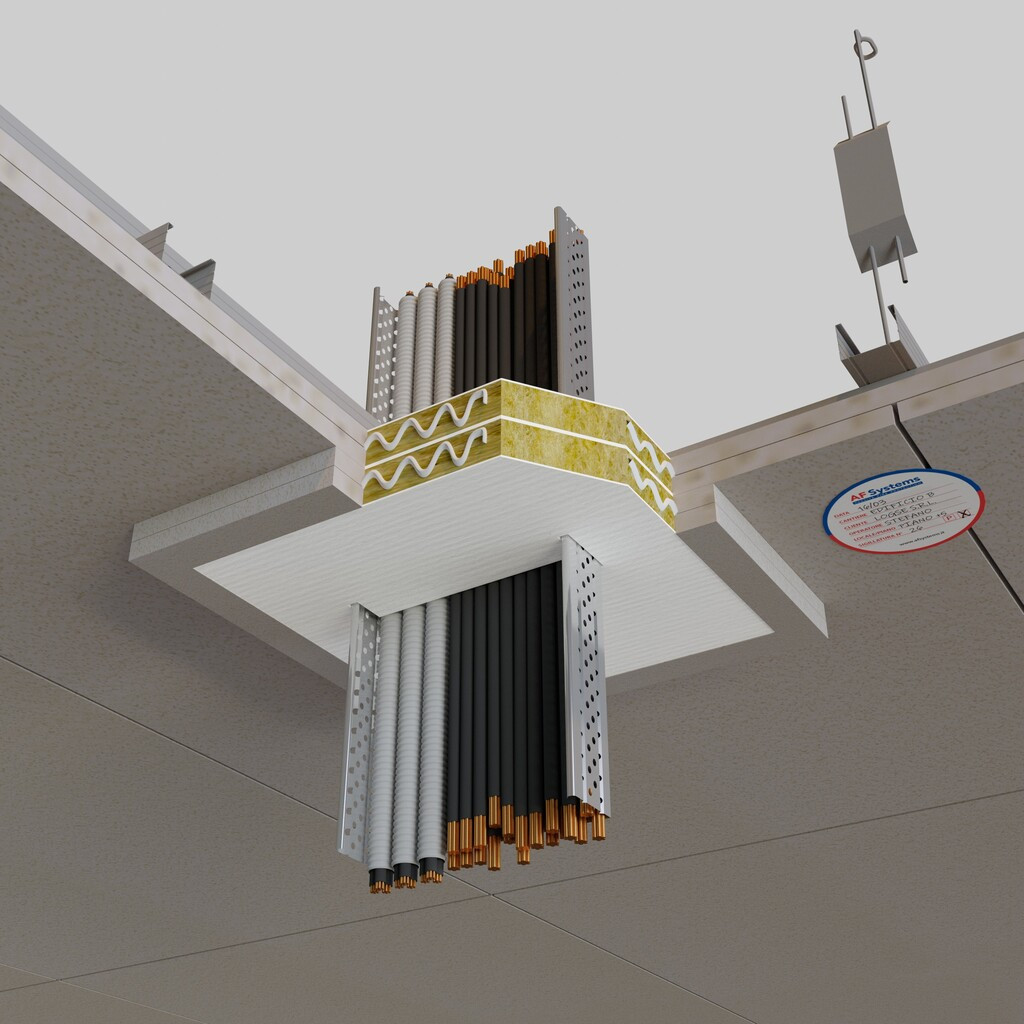

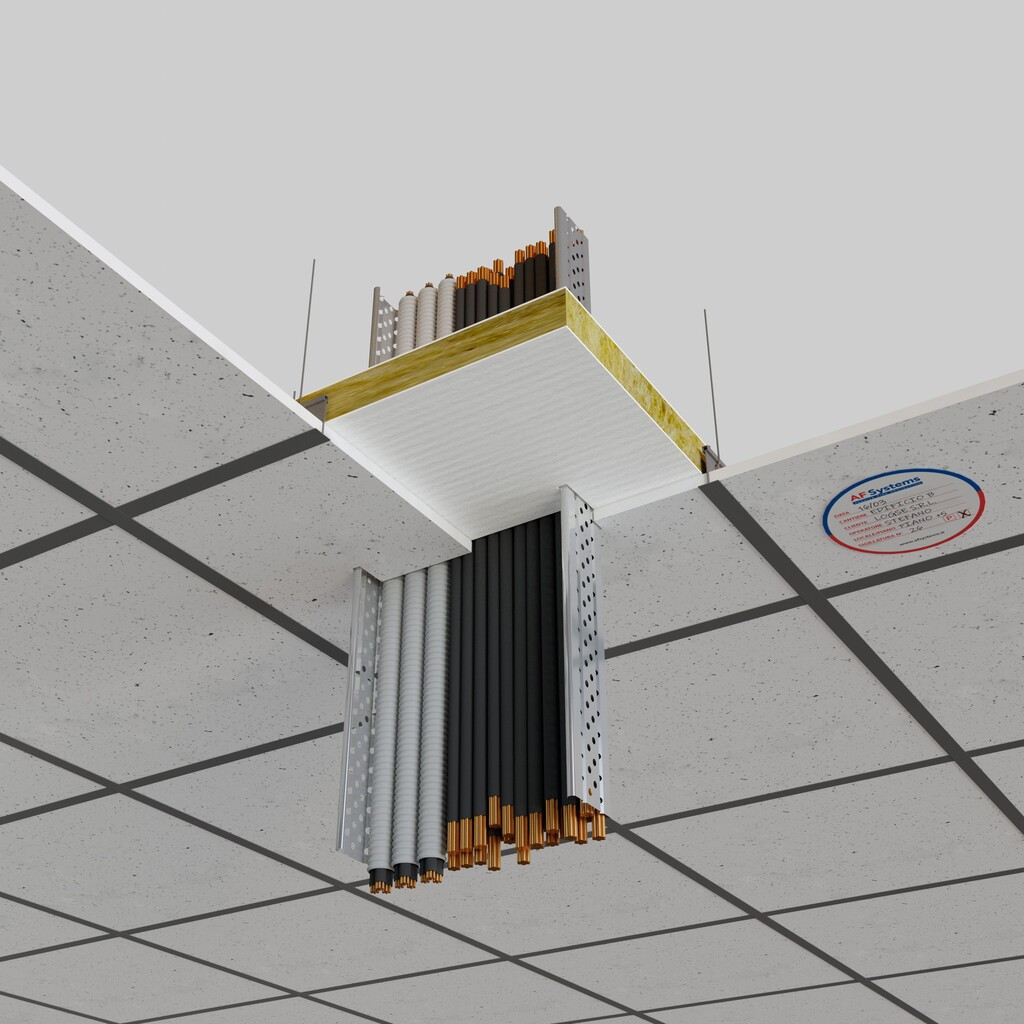

  • Classe REI 120 (UNI EN 1365-2) faux plafond en fibre;
  • Classe EI 120 (UNI EN 1366-3) faux plafond indépendant;

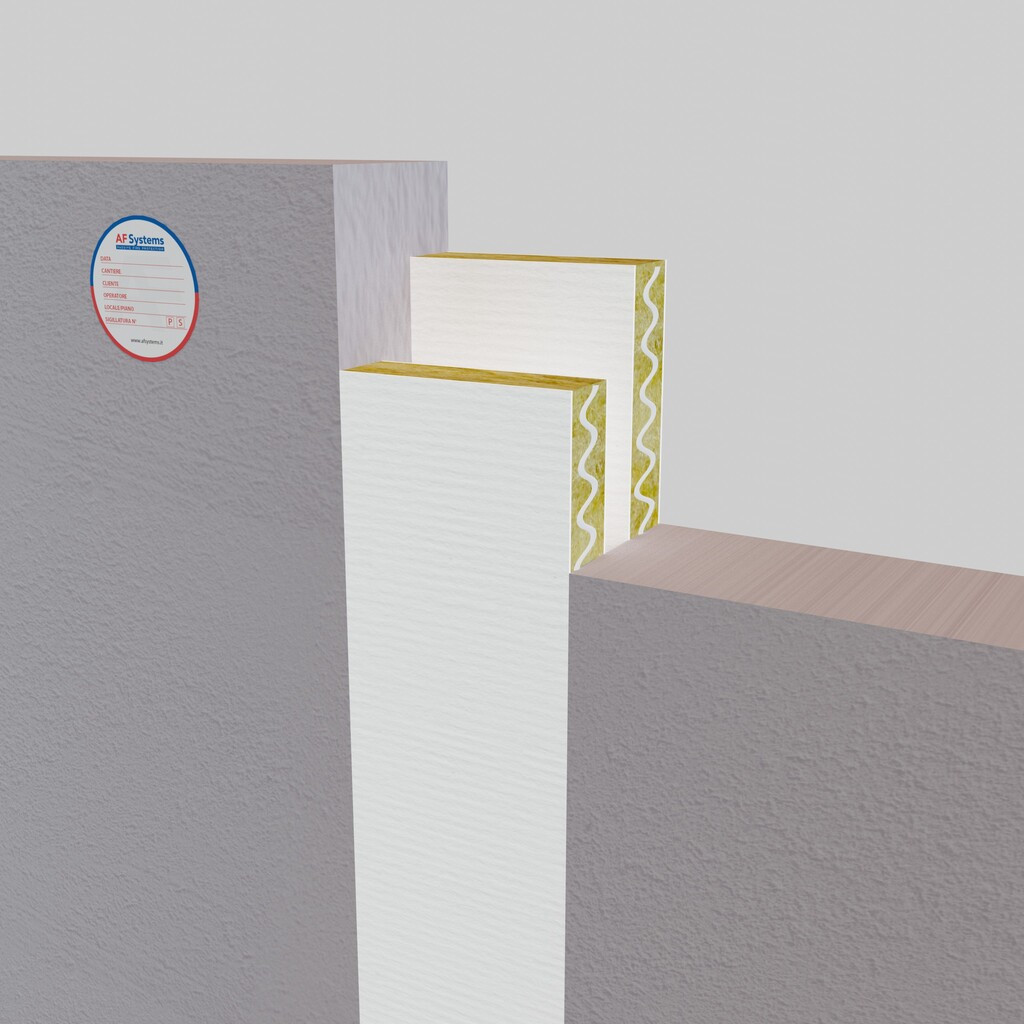

  • Classe EI 180 (UNI EN 1336-4) joints sur mur rigide;

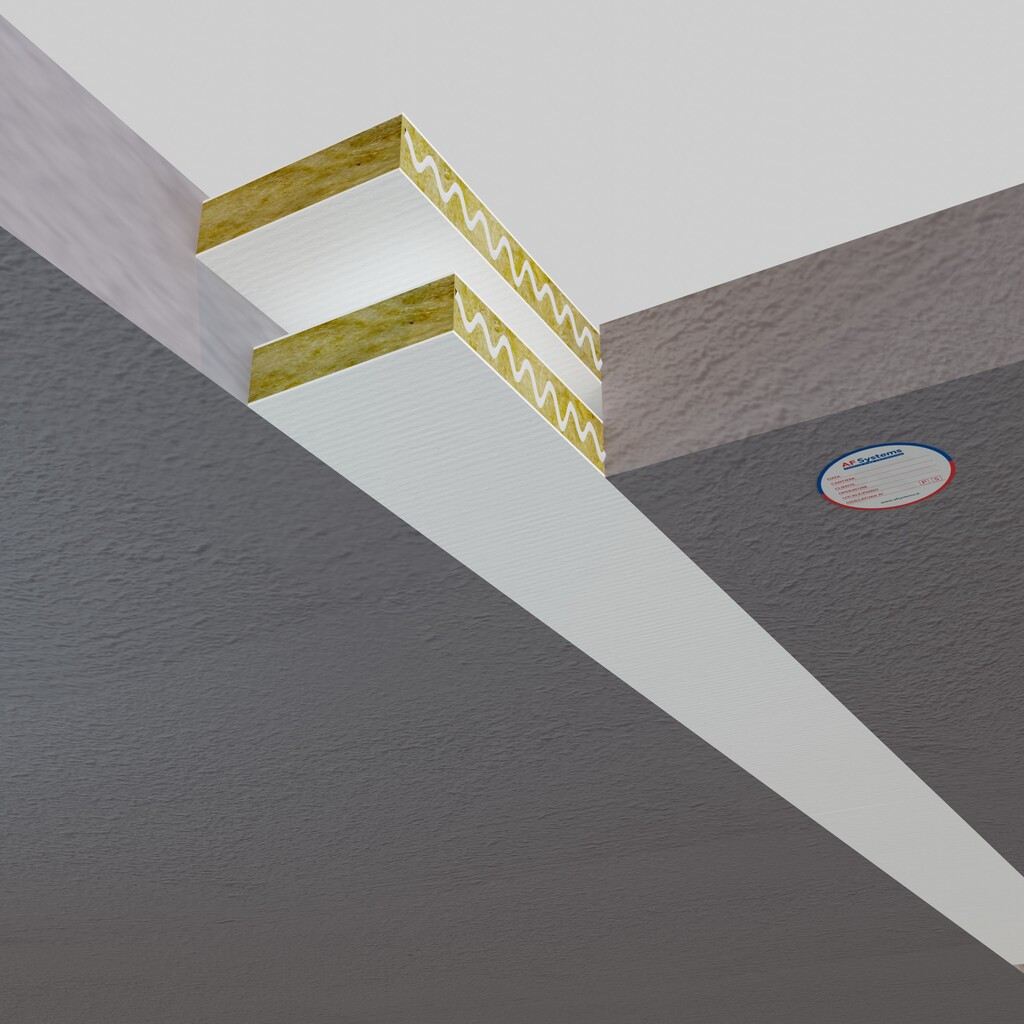

  • Classe EI 180 (UNI EN 1336-4) joints sur plancher rigide.

Emballage et stockage

Boîtes en carton contenant 5 panneaux. Visibles sur palettes
Illimité dans des conditions normales de stockage

Élément de spécifications

Fourniture et pose de panneau semi-rigide en laine de roche AF PANEL , traité sur les deux faces avec le produit ablatif AF SEAL T1, de densité nominale de 215 kg/m3, réalisé pour la protection contre l'incendie jusqu'à EI 240 des passages d’installations technologiques au mur et au plancher. Le panneau peut être coupé et façonné avec un simple « cutter » ou une scie de chantier et il est appliqué avec le mastic coupe-feu AF SEAL W sur les jonctions et les parties du périmètre. Le système ne nécessite pas de revêtements de surface supplémentaires.

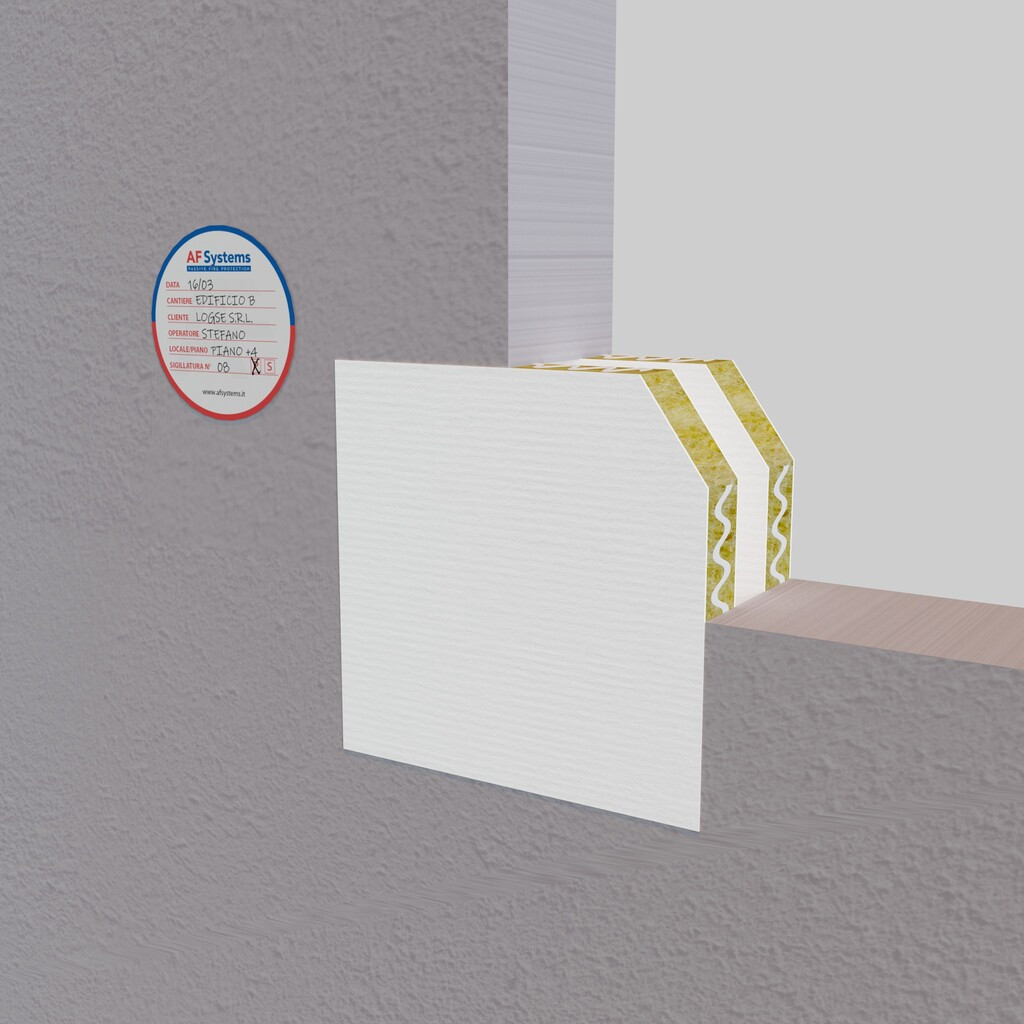

Mode d'application

1. détecter la taille et la forme de l'ouverture à calfeutrer;
2. les remettre sur l’AF PANEL;
3. façonner le panneau à l'aide de scies de chantier ou de cutter, en prenant
    soin de laisser le gabarit légèrement abondant par rapport à la taille
    de l’espace à calfeutrer;
4. étaler une petite quantité d’AF SEAL W sur les côtés du gabarit ainsi obtenu
    ou directement sur le bord intérieur de la maçonnerie où le gabarit
    sera ensuite appliqué;
5. appliquer le modèle et insérer dans l'espace «pour interférence»;
6. enduire les joints avec une spatule en utilisant le mastic AF SEAL W.

Pourquoi choisir AF Panel

 il peut être façonné directement sur place;

produit prêt à l'emploi;

simple à appliquer.
